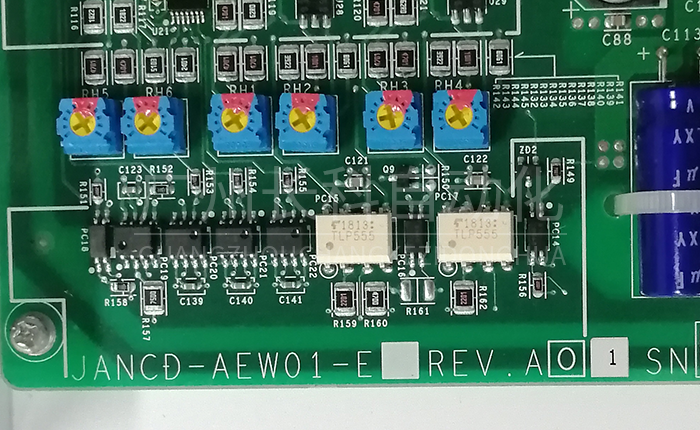

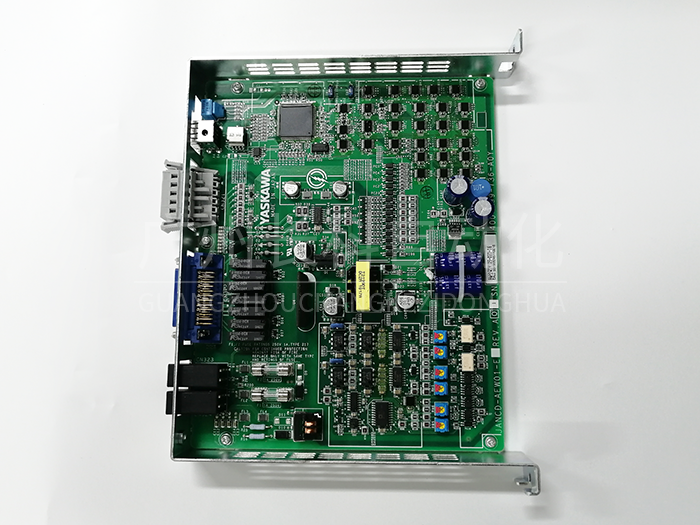

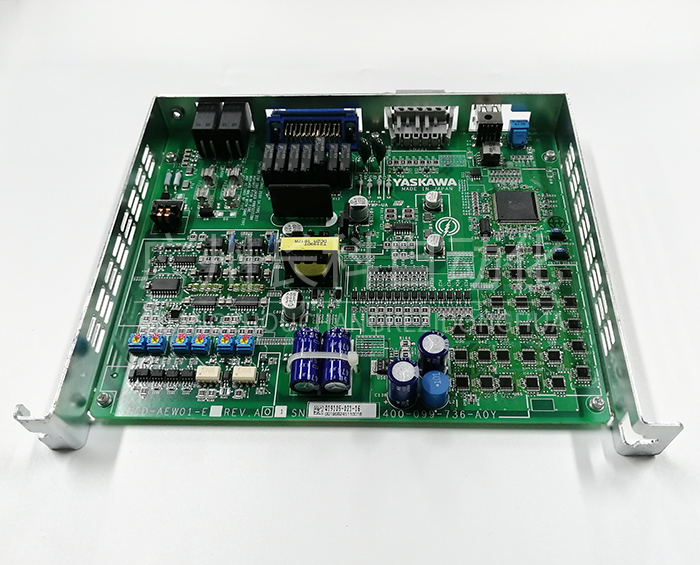

安川YRC1000 JANCD-AEW01-E焊接机接口基板



安川YRC1000 JANCD-AEW01-E焊接机接口基板



安川YRC1000 JANCD-AEW01-E焊接机接口基板



安川YRC1000 JANCD-AEW01-E焊接机接口基板

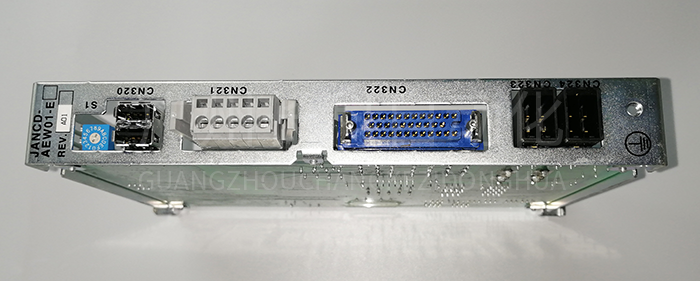

安川机器人YRC1000 JANCD-AEW01-E焊接机接口基板：

状态设定开关

I/O数据传输接口

始端检出指令信号输出接口

焊接机连接接头

DC24V电源输出接头

DC24V电源输入接头



JANCD-AEW01-E电缆连接：

将DC24V供电电缆连接到JANCD-AEW01-E基板的CN324接口。

将I/O的通信电缆连接到JANCD-AEW01-E基板的CN320接口上，CN320空的一侧请连接上终端接头。

焊接机用电缆请连接到JANCD-AEW01-E基板的CN322接头上。
