库卡控制柜CCU主板00226429 00161121 00194763维修
KEB - 库卡扩展总线

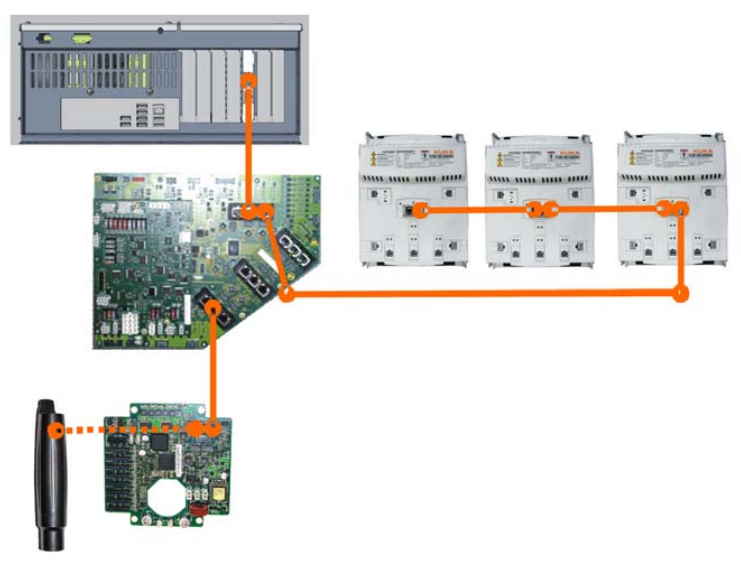

库卡控制器总线(KCB)
库卡服务接口(KSI - KUKA Service Interface)
① X43 KSI - KUKA Service Interface
② 连接到 CSP - Control System Panel(控制系统操作面板)
PMB电源管理板功能:
缓冲式供电
① KPPsr;
② KSPsr;
③ 示教器;
④ 多核控制系统 PC 机;
⑤ RDC分解器数字转换器;
⑥ 现场总线(选配)。
非缓冲式供电
① 电机制动装置;
② 风扇;
③ 客户接口;
④ 快速测量输入端。
PMB电源管理板卡00-226-429接口:
X3:KPP - 27V 制动供电(逻辑电路);
X5:KPS27 - 控制信号/警报;
X22:27V(选项);
X4:KPC 和电源风扇的供电;
X307:未使用(27V);
USB:KPC - 蓄电池管理器/USV 管理器接口;
X501:未使用;
X21:RDC - 27V 供电电源;
X305:蓄电池接口;
X6:X21 - 机器人 KCB 27V 供电电源;
X301:预留 - 27V 非缓冲式;
X1:KPS27 - 27V 供电;
X15:未使用 (27V);
X402:安全输入端 1 至 3;
X403:安全输入端 4 至 7;
X404:安全输入端 8 至 9;
X401:零点标定参考点开关;
X407:X19 - 示教器;
X14:内部风扇供电(未使用);
X308:跳线 - 外部供电/蓄电池;
X405:安全接触器输出端10,单信道输入端10;
X11:跳线 - 主开关辅助触点(未使用);
X306:X19 - 示教器供电电源;
X302:X55 - 总线耦合器 24V(已缓冲);
CIB控制柜接口板的功能
1、机器人控制系统部件的通讯接口;
2、安全输出端和输入端:
① 零点复归;
② 示教器;
③ 用于确保设备安全的接口X11(50 极 D-Sub 插头)。
3、四个适用于客户应用程序的测量输入端(节拍:125 ysec);
4、监控机器人控制系统中的风扇(控制箱风扇、驱动装置箱风扇);
5、下列部件通过库卡控制器总线与控制系统电脑相连接:
① KSPsr- 库卡小型机器人伺服包;
② RDC- 分解器数字转换器;
③ EM8905-1001 - EtherCat 现场总线用户板;
④ MEMD - 微电子控制装置;
6、通过库卡系统总线,下列组件可与控制系统电脑相连接:
① 示教器(Operator Panel Interface);
② RoboTeam;
7、EDS- 电子数据存储器的接口。
