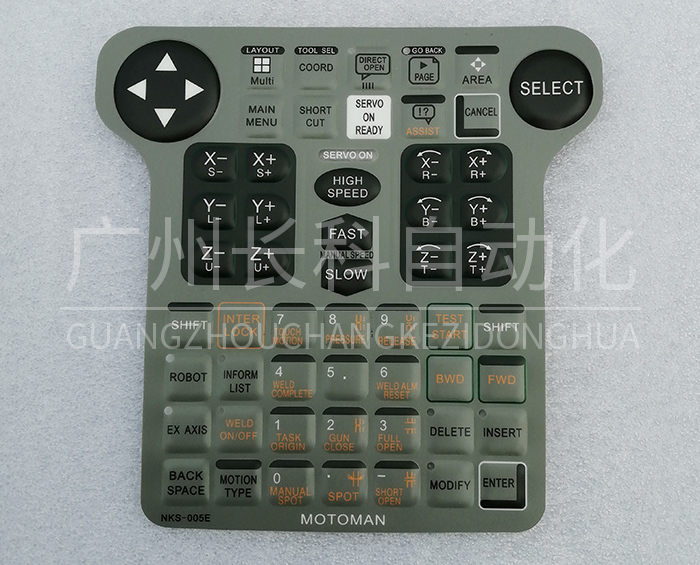

全新安川莫托曼MOTOMAN机器人示教器NX100按键膜英文版

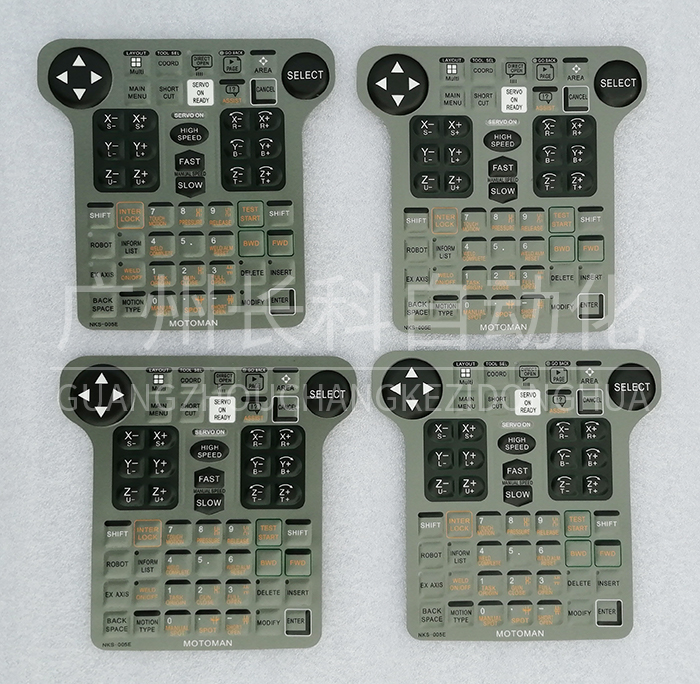

安川机器人示教器NX100按键膜在使用多年后,难免会出现破损、被腐蚀的现象,所以广州长科自动化囤备了大量全新的示教器NX100按键膜NKS-005E。
安川示教器NX100按键膜NKS-005E的按键分为文字键、图形键、数值键、轴操作键。
安川示教器NX100按键膜NKS-005E的按键中英文对照:
LAYOUT:分布
Multi:多画面
TOOL SEL:选工具
COORD:坐标
DIRECT OPEN:直接打开
GO BACK:返回
PAGE:翻页
AREA:区域
SELECT:选择
MAIN MENU:主菜单
SHORT CUT:快捷方式
SERVO ON READY:伺服准备
SERVO ON:伺服通(1、按下示教器上的[伺服准备]键,以接通伺服电源,当“伺服通”的指示灯闪烁时,表明伺服电源已接通。
2、当操作者握紧示教器上的安全开关时,则伺服电源被接通,并且“伺服通”指示灯点亮。)
ASSIST:辅助
CANCEL:清除
HIGH SPEED:高速
FAST:高
MANUAL SPEED:手动速度
SLOW:低
SHIFT:转换
INTER LOCK:连锁
PRESSURE:引弧
RELEASE:送弧
TEST START:试运行
ROBOT:机器人切换
INFORM LIST:命令一览
WELD COMPLETE:伺服接通/伺服电源
WELD ALM RESET:退丝
BWD:后腿
FWD:前进
EX AXIS:外部轴切换
WELD ON/OFF:焊接 通/断
TASK ORIGIN:定时器
FULL OPEN:电流电压
DELETE:删除
INSERT:插入
BACK SPACE:退位
MOTION TYPE:插补方式
MANUAL SPOT:参考点
SHORT OPEN:电流电压
MODIFY:修改
ENTER:回车
“5”数字键:瓦斯/熄弧
安川示教器NX100按键膜NKS-005E的按键功能描述:
[连锁]+[前进]:执行单步前进
[连锁]+[后退]:执行单步后退(只执行移动命令)
[连锁]+[试运行]:执行连续前进运行,速度较快,请注意安全。
[转换]+[区域]:示教器中文和日文语言切换。
[连锁]+[选择]:强制输出信号ON,OFF。
[清除]:解除发生中的错误。
[翻页]:往下翻页(只有在翻页指示灯亮时有效)。
[翻页]+[转换]:往上翻页。
[删除]+[回车]:删除程序行。
[插入]+[回车]:插入所设定的程序。
[修改]+[回车]:在位置命令行修改为当前机器人位置坐标(只对位置命令有效)。
[插补方式]:位置命令MOVJ→MOVL→MOVC→MOVS。

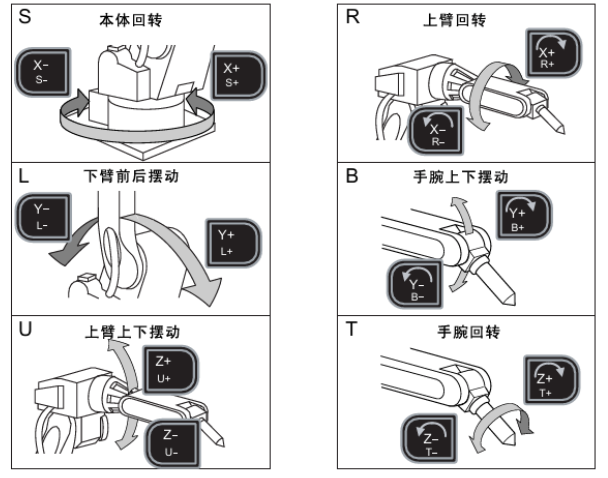

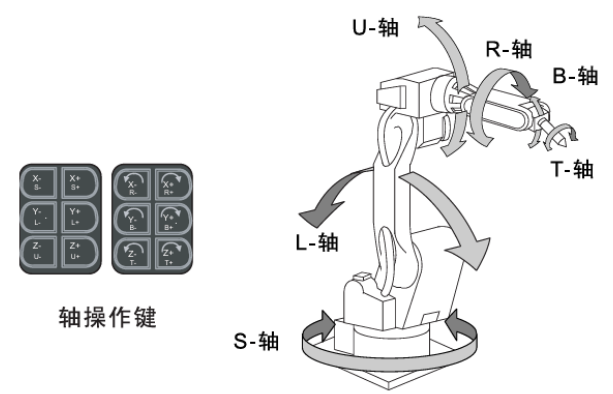

YASKAWA安川机器人轴操作键的作用
