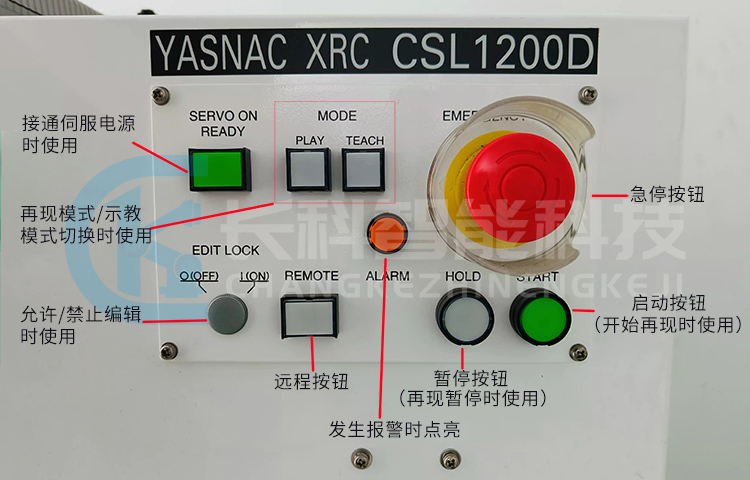

安川控制柜YASNAC XRC CSL1200D



安川控制柜YASNAC XRC CSL1200D



安川控制柜YASNAC XRC CSL1200D



安川控制柜YASNAC XRC CSL1200D



安川控制柜YASNAC XRC CSL1200D



安川控制柜YASNAC XRC CSL1200D



安川控制柜YASNAC XRC CSL1200D



安川控制柜YASNAC XRC CSL1200D



控制柜YASNAC XRC CSL1200D采用单元和组件(基板)方式，发生故障时可通过替换单元或基板很容易而且很快得到修复。

主要部件如下：

CPU单元JZNC-XRK01B

读出盘(ZY1C-SS3125)

控制基板(JASP-WRCA01)

控制电源(JUSP-RCP01AAB)

变频器(JUSP-ACP01JAA)

放大器(JUSP-WS01AA)

系统控制基板(JANCD-XCP01)

控制电源单元(CPS-150F)

I/O投入单元(JZNC-XIU01)

电源单元(JZNC-XPW03B,JZRCR-XPU03)

伺服束CACR-UP6AAA(UP6时)

焊接基板JANCD-XEW01

控制电源单元CPS-150F

系统控制基板JANCD-XIF03

控制模块JANCD-XIO01、JANCD-XIO02

……
