当前，人工智能、光通讯、新型显示等领域的快速发展，对芯片算力、信号传输、布线精密度的需求呈指数级增长，而传统芯片制程正逼近物理极限。现在常用的有机基板因热形变与强度限制，跟不上AI高算力芯片朝着层数越来越多、面积越来越大的方向发展，无法支撑更大尺寸封装需求，已成为AI算力芯片突破尺寸与功耗瓶颈的关键障碍。

       玻璃基材料凭借优异的热稳定性、低介电损耗等优势，成为突破行业瓶颈的关键，有望成为替代有机基板的下一代半导体先进封装核心材料，因此玻璃基电路板是电子线路板产业一次重要技术迭代。在AI与大算力芯片领域，玻璃基板有效解决传统有机基板翘曲难题，支撑芯片高密度集成和更灵活的架构；在光通讯领域，其低信号损耗特性适配1.6T及以上高速光模块迭代需求，助力CPO封装技术升级；在新型显示领域，玻璃基推动了Mini/Micro LED向高分区、轻薄化方向发展，为高端显示开辟新空间。



玻璃基电路板优势：

性能优异：低膨胀系数；优异的热稳定性、机械稳定（翘曲较小）；高频电学特性；高传输速率、低信号损耗、高集成度。

成本低：大尺寸超薄玻璃衬底，低成本做高精密线路；工艺流程简单，无需沉积绝缘体；维修方便。

例如：620mm×750mm玻璃面板面积是12英寸晶圆的6.6倍，利用率达84%（晶圆仅69%），推动封装成本降低20-30%。

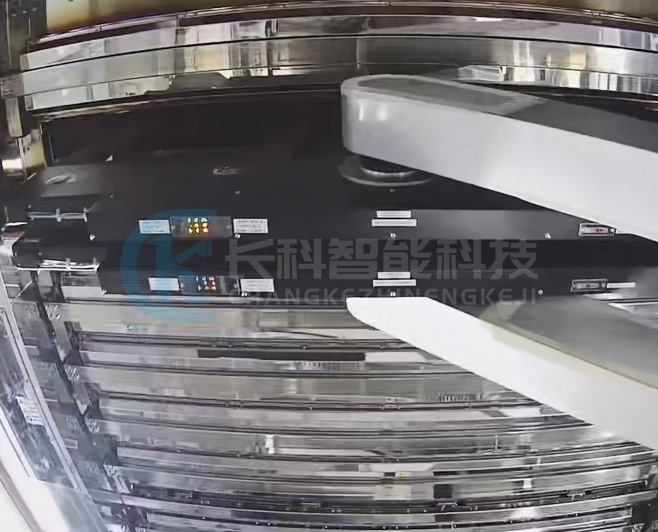

三协机械臂搬运玻璃基板



       当玻璃基板成为HBM4堆叠与Chiplet集成的战略载体——这不仅关乎效率提升，更是一场重塑产业格局的战略竞速。玻璃基成为台积电、英特尔等巨头布局CoWoS、HBM等先进封装技术的优选载体。

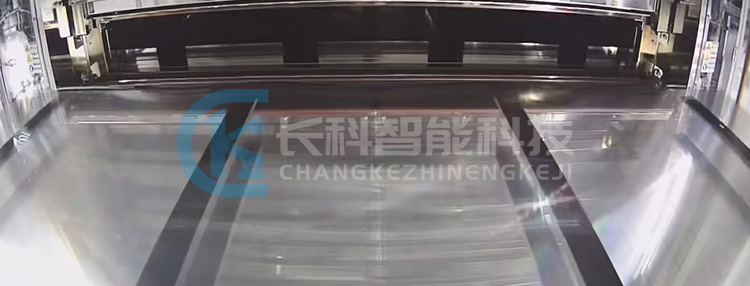

尼得科三协机械臂搬运玻璃基板



       从玻璃的减薄、通孔、填孔、金属化，到玻璃的镀膜、黄光、切割，以及叠层材料的开发、RDL多层叠层线路制作，这些流程，往往需要玻璃基板在不同的平台移载，移载对搬运设备的稳定性和速度，都有着很高的要求，能满足这一要求的搬运设备并不多，业内用得比较多的是尼得科三协机械臂。
